Changer les roulements de roues avant sur Austin Mini

Changer les roulements de roues avant sur Austin Mini
Véhicule ➔ Mini 1000 am1988
Difficulté ➔ Moyenne
Difficulté
Temps nécessaire ➔ 3 heures
Sommaire
Publicité
Recommandations
Utiliser un arrache rotule de très bonne qualité pour démonter les rotules car l'effort à fournir est très important. Si vous cassez votre arrache rotule, n'hésitez pas à investir dans un outil de meilleure qualité.
Utiliser un arrache rotule de très bonne qualité pour démonter les rotules car l'effort à fournir est très important. Si vous cassez votre arrache rotule, n'hésitez pas à investir dans un outil de meilleure qualité.
Un joint de roulement retiré à l'aide d'un tournevis est la plupart du temps HS. Prévoir un nouveau joint avant chaque démontage.
Un joint de roulement retiré à l'aide d'un tournevis est la plupart du temps HS. Prévoir un nouveau joint avant chaque démontage.
Les roulements sont des assemblages préréglés. Dans l'emballage, les bagues et rouleaux de chaque roulement sont reliés par un lien plastique. Ne jamais mélanger les éléments d'un roulement avec les éléments d'un autre. Cela pourrait nuire à leur fonctionnement.
Les roulements sont des assemblages préréglés. Dans l'emballage, les bagues et rouleaux de chaque roulement sont reliés par un lien plastique. Ne jamais mélanger les éléments d'un roulement avec les éléments d'un autre. Cela pourrait nuire à leur fonctionnement.
Outillage nécessaire
Liens rémunérés
Amazon
Pièces de rechange
Nos partenaires
Amazon
SCZ Sellerie and design - Entreprise de sellerie automobile à Aurillac
Rondelle fendue 7/16''
Rondelle fendue 7/16''
Écrou nylstop 3/8'' UNF
Écrou nylstop 3/8'' UNF
Kit roulements roue avant
Kit roulements roue avant
Conditionnement :
    • GHK1140 : Kit roulements pour une roue (2 roulements + 1 entretoise + 2 joints + 1 déflecteur + 1 goupille). Ce kit se monte uniquement sur les porte-moyeux avec freins à disques.
    • Les écrous et rondelles ci-dessus sont vendus à l'unité.
Publicité
Démonter le porte-moyeu
Op 03

Retirer l'écrou de fixation rotule de direction. Utiliser la douille de 14 mm.

Retirer écrou de rotule
Op 04

Retirer le cache poussière (la tôle qui protège le disque).

Retirer cache poussière
Retirer cache poussière
Op 05

Déboîter la rotule de direction. Utiliser l'arrache rotule.

Déboîter rotule
Déboîter rotule
Op 06

Retirer l'écrou de fixation rotule supérieure. Utiliser la douille de 18 mm.

Retirer écrou de rotule
Op 07

Déboîter la rotule supérieure. Utiliser l'arrache rotule.

Déboîter rotule
Op 08

Retirer l'écrou de fixation de rotule inférieure. Utiliser la douille de 18 mm.

Retirer écrou rotule inférieure
Op 09

Déboîter la rotule inférieure. Utiliser l'arrache rotule.

Déboîter rotule inférieure
Op 10

Retirer le porte-moyeu. Tirer à la main.

Retirer porte-moyeu
Retirer porte-moyeu
Retirer porte-moyeu
Op 11

Retirer le déflecteur d'eau. Tirer à la main.

Retirer déflecteur d'eau
Retirer déflecteur d'eau
Publicité
Démonter les roulements
Op 12

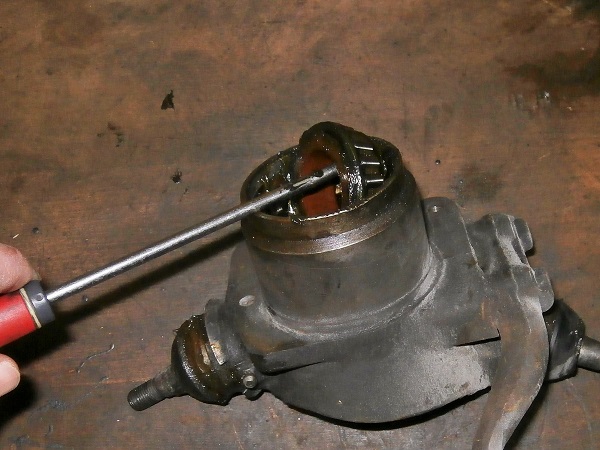

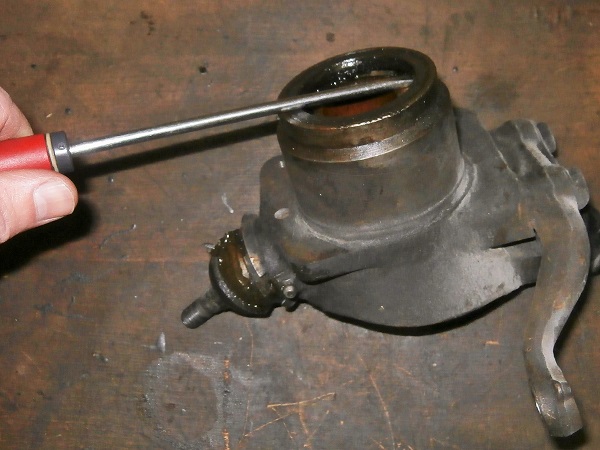

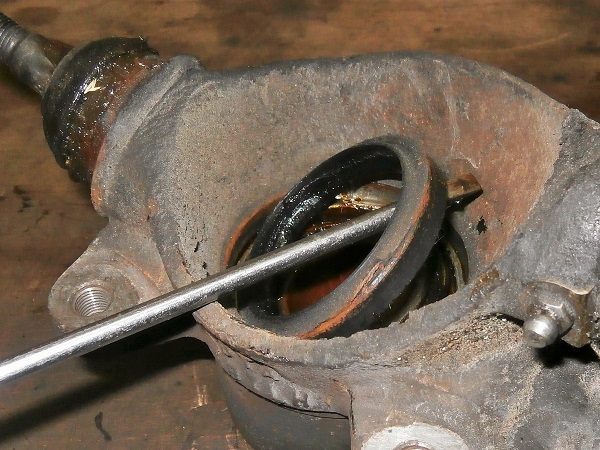

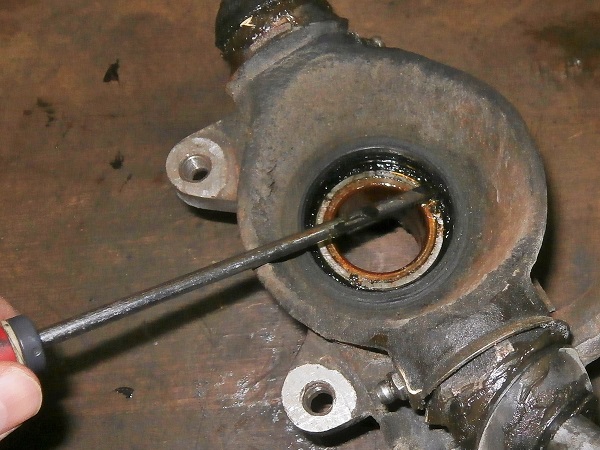

Retirer le joint externe. Utiliser le tournevis plat.

Le tournevis doit être suffisamment long pour avoir un bras de levier suffisant.
Le tournevis doit être suffisamment long pour avoir un bras de levier suffisant.
Retirer joint externe
Retirer joint externe
Op 13

Retirer la bague intérieure du roulement externe (avec sa cage à rouleaux).

Retirer bague intérieure
Op 14

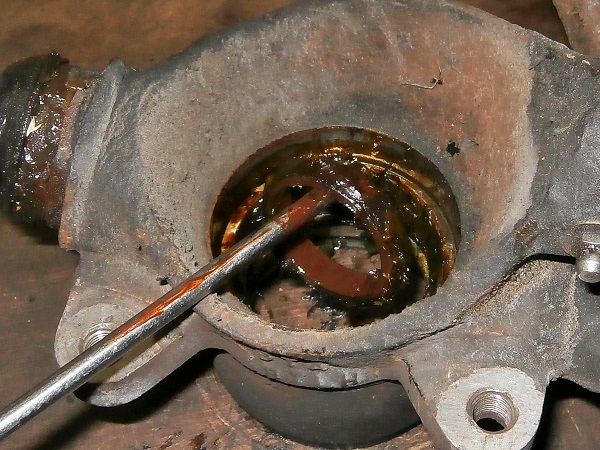

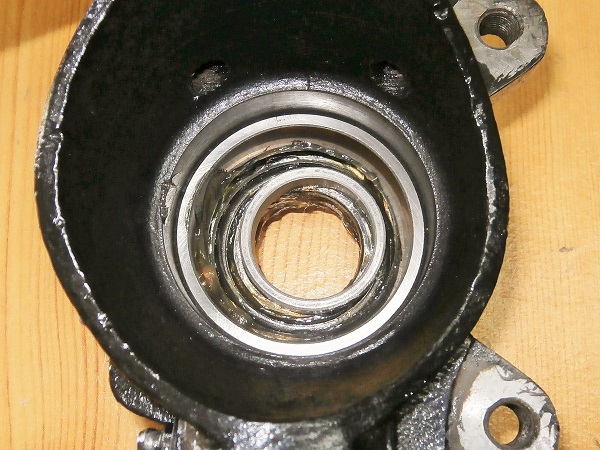

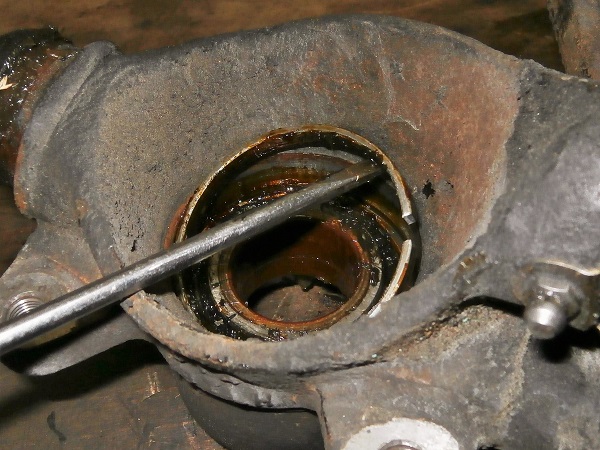

Retourner le porte-moyeu et retirer le joint interne.

Retourner porte-moyeu
Retourner porte-moyeu
Op 15

Retirer l'entretoise de joint interne.

Retirer entretoise
Op 16

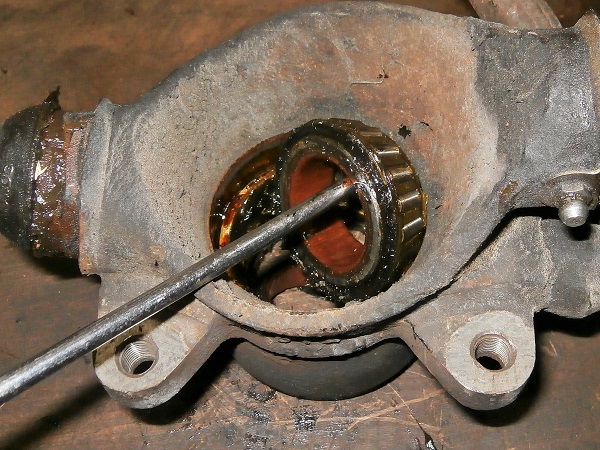

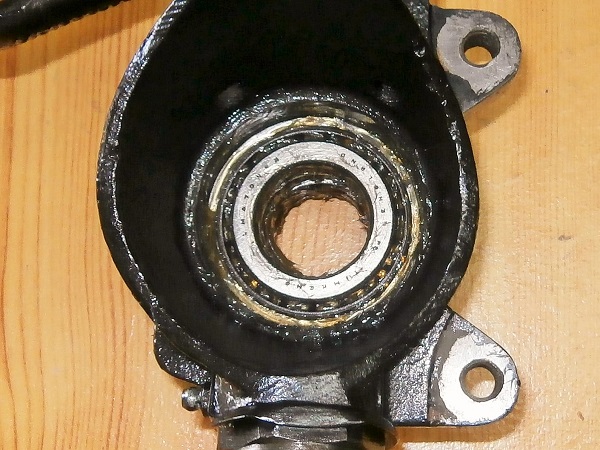

Retirer la bague intérieure du roulement interne (avec sa cage à rouleaux).

Retirer bague
Op 17

Retirer l'entretoise de roulements.

Retirer entretoise de roulements.
Op 18

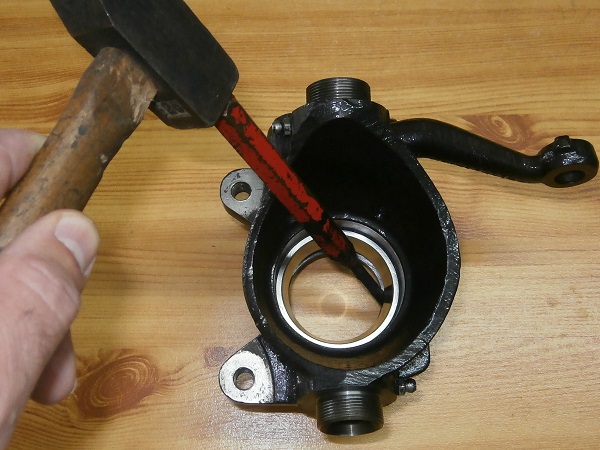

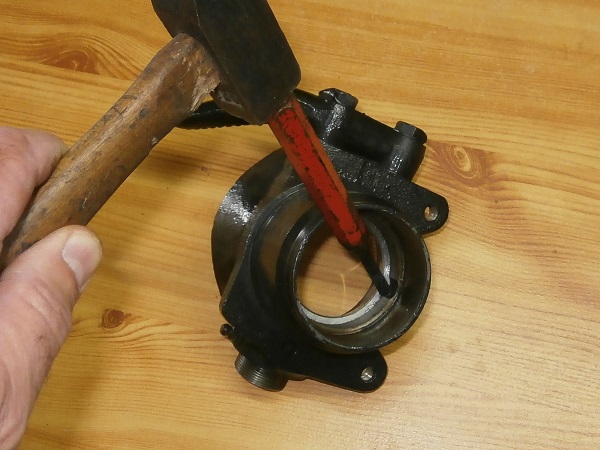

Retirer la bague extérieure du roulement externe. Utiliser le chasse-goupille et le marteau.

Retirer bague extérieure
Retirer bague extérieure
Op 19

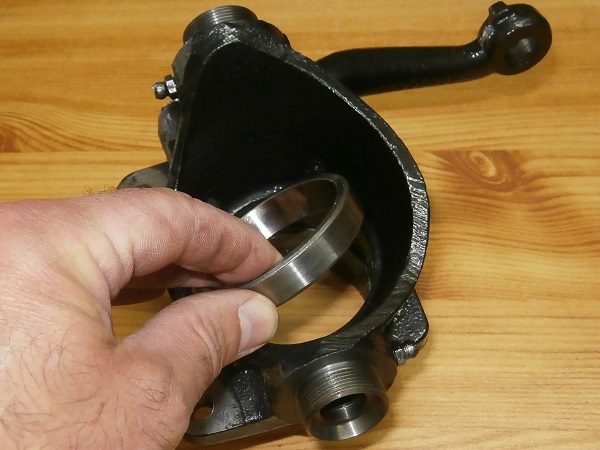

Retirer la bague extérieure du roulement interne. Utiliser le chasse-goupille et le marteau.

Retirer bague extérieure
Retirer bague extérieure
Publicité
Remonter les roulements
Op 20

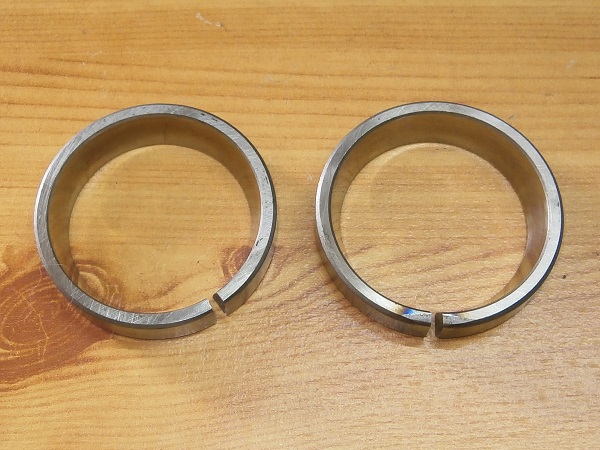

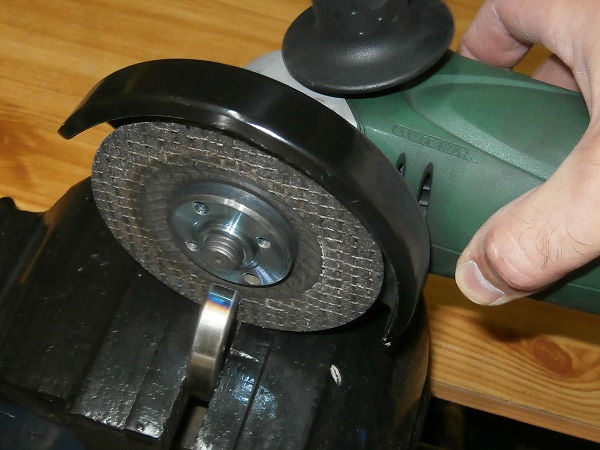

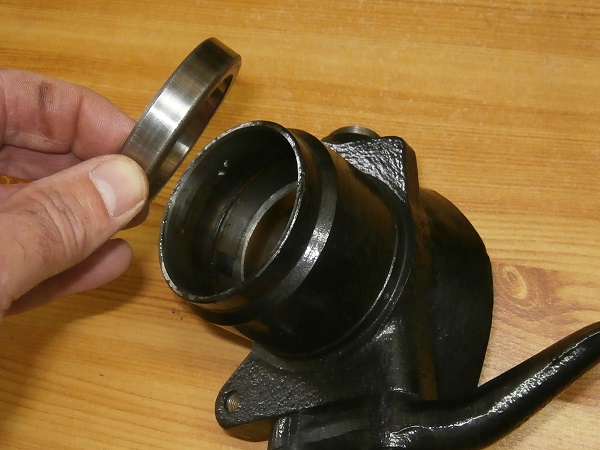

Tronçonner les 2 anciennes bagues extérieures de roulements. Utiliser la disqueuse.

Ces bagues seront utilisées pour positionner les bagues extérieures des nouveaux roulements. Cette méthode peut être utilisée si vous n'avez pas de presse hydraulique.
Ces bagues seront utilisées pour positionner les bagues extérieures des nouveaux roulements. Cette méthode peut être utilisée si vous n'avez pas de presse hydraulique.
Tronçonner anciennes bagues
Tronçonner anciennes bagues
Op 21

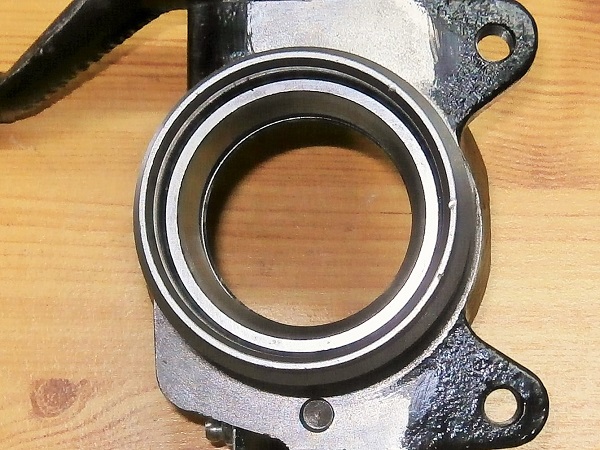

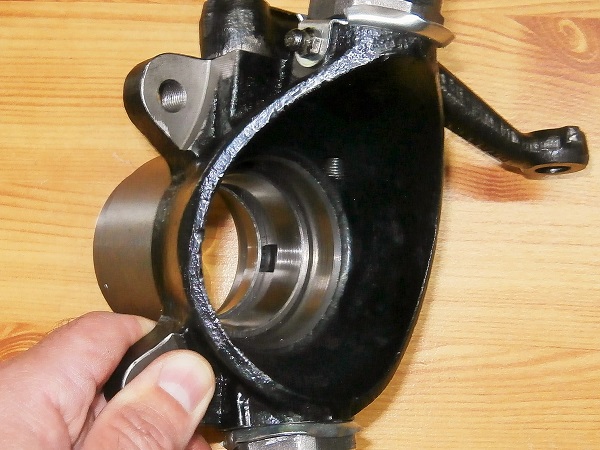

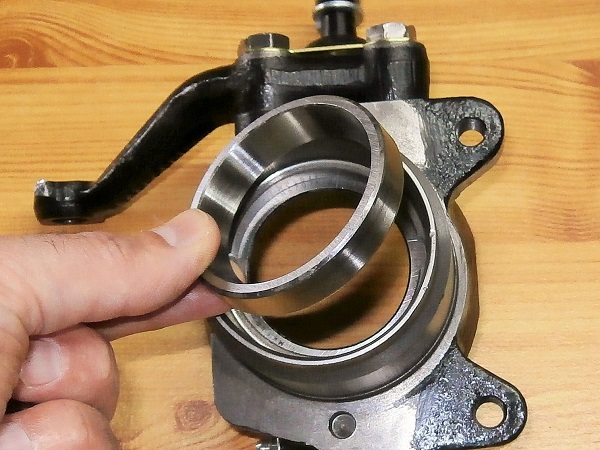

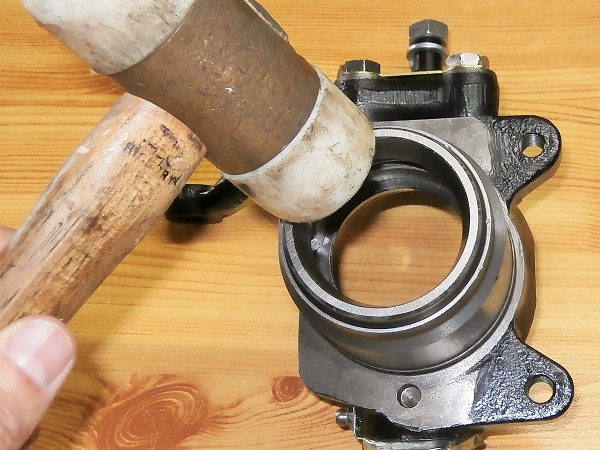

Positionner la bague extérieure du nouveau roulement externe (kit GHK1140).

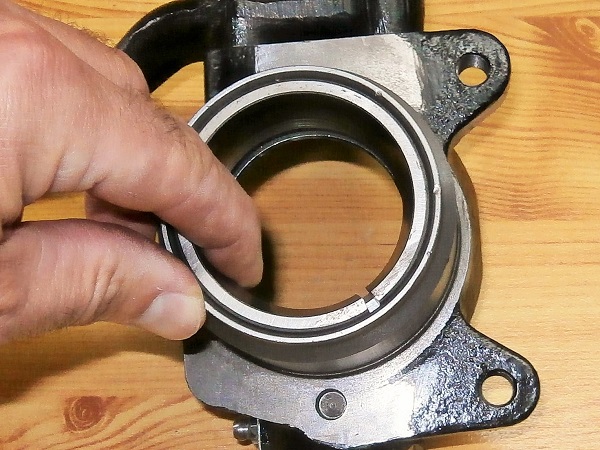

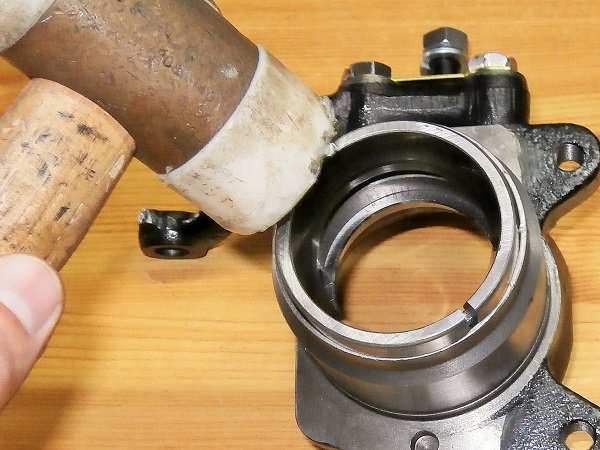

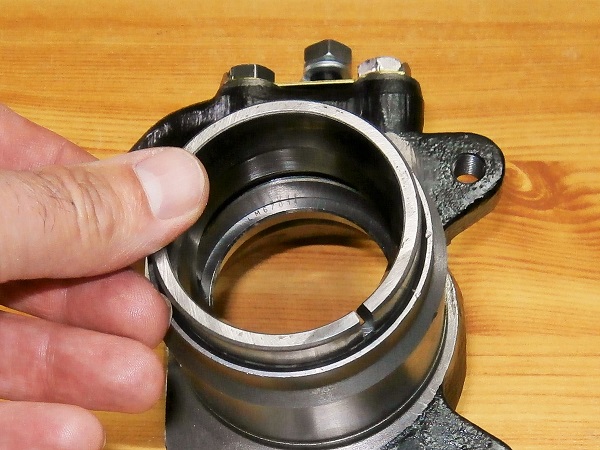

Enfoncer la bague profondément. Utiliser une ancienne bague tronçonnée et un maillet.

 Une fois la nouvelle bague mise en place, la bague tronçonnée peut être retirée très facilement à la main.
Une fois la nouvelle bague mise en place, la bague tronçonnée peut être retirée très facilement à la main.
Positionner bague extérieure
Positionner bague extérieure
Positionner bague extérieure
Positionner bague extérieure
Positionner bague extérieure
Positionner bague extérieure
Positionner bague extérieure
Op 22

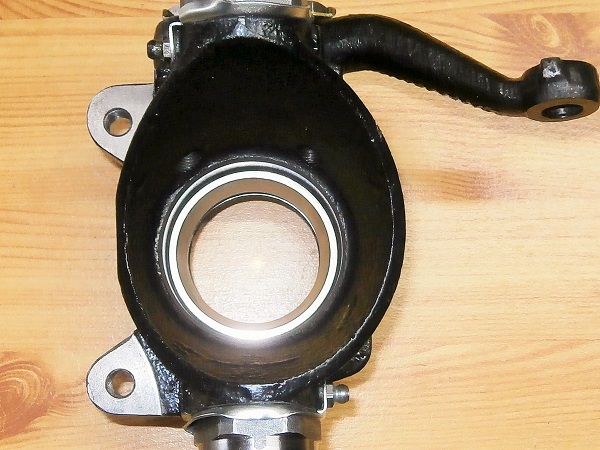

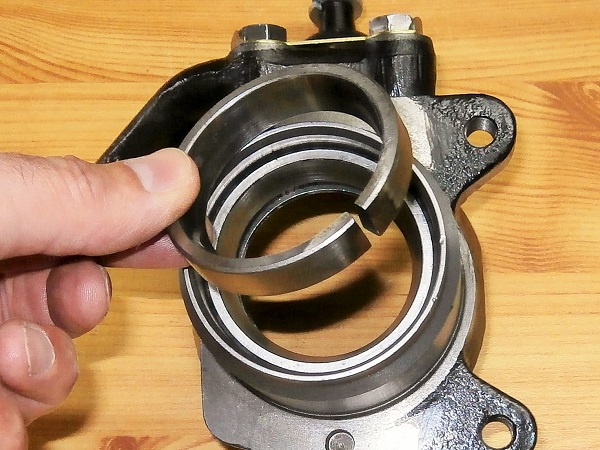

Positionner la bague extérieure du nouveau roulement interne (kit GHK1140).

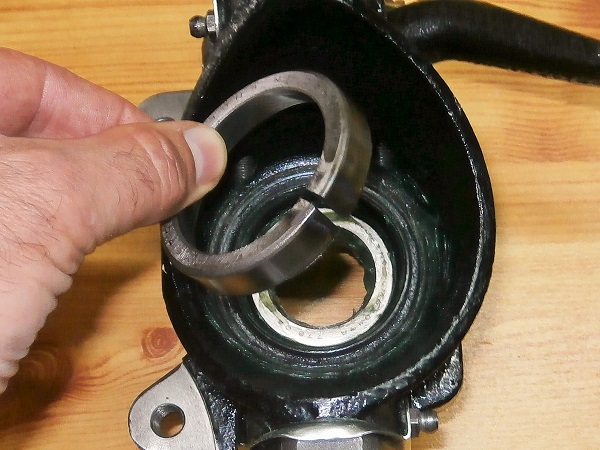

Utiliser les 2 anciennes bagues tronçonnées car cette nouvelle bague est enfoncée plus profondément.
Utiliser les 2 anciennes bagues tronçonnées car cette nouvelle bague est enfoncée plus profondément.
Positionner bague extérieure
Positionner bague extérieure
Op 23

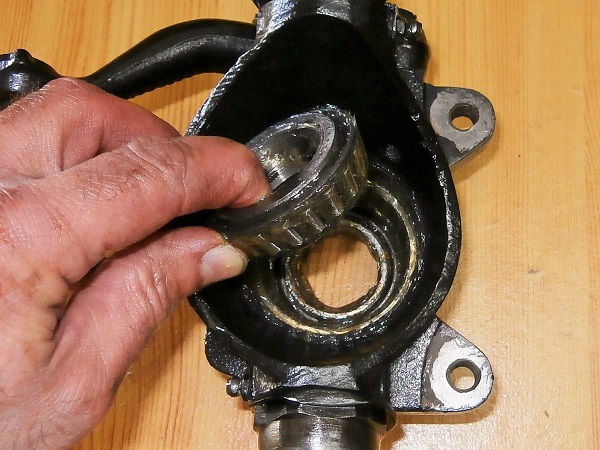

Positionner la bague intérieure du roulement externe (avec sa cage à rouleaux).
Graisser le roulement abondamment.

Positionner bague intérieure
Positionner bague intérieure
Op 24

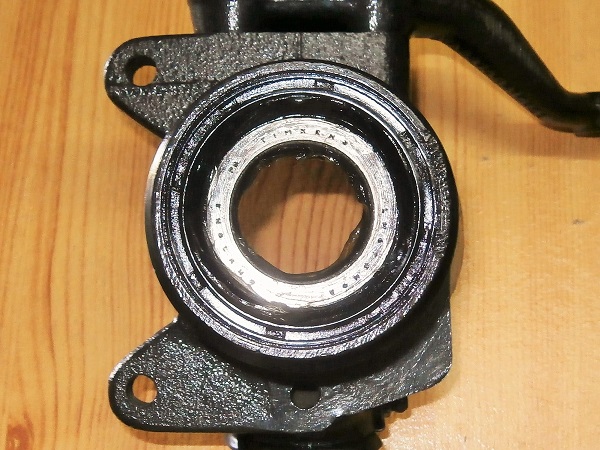

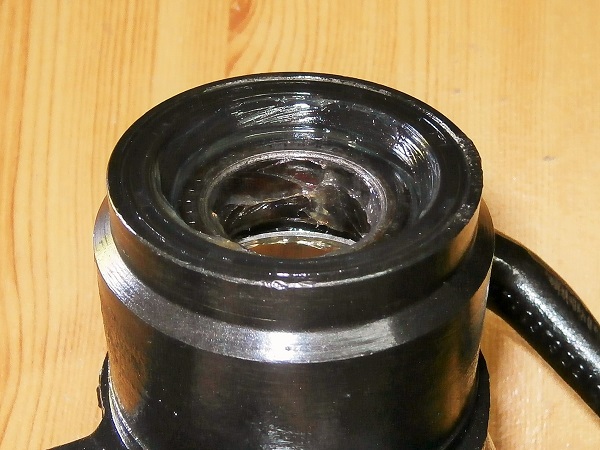

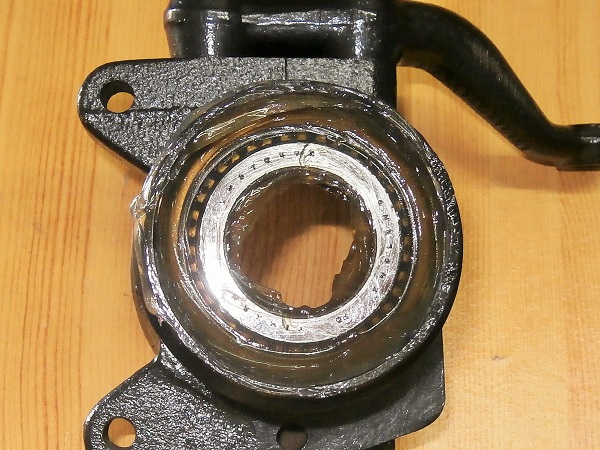

Positionner le joint externe (kit GHK1140). Le joint rentre facilement à la main.
Bourrer de graisse l'espace entre le roulement et le joint.

Le joint doit venir à fleur de l'extrémité du porte-moyeu.
Le joint doit venir à fleur de l'extrémité du porte-moyeu.
Positionner joint externe
Positionner joint externe
Positionner joint externe
Op 25

Positionner l'entretoise de roulement (kit GHK1140).

Positionner entretoise
Positionner entretoise
Op 26

Positionner la bague intérieure du roulement interne (avec sa cage à rouleaux).
Graisser le roulement abondamment.

Positionner bague intérieure
Positionner bague intérieure
Op 27

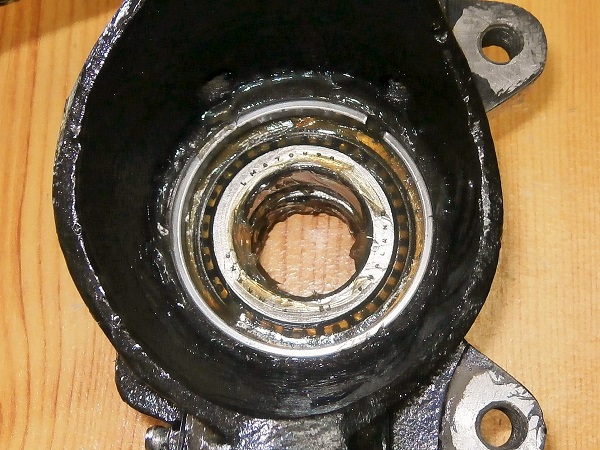

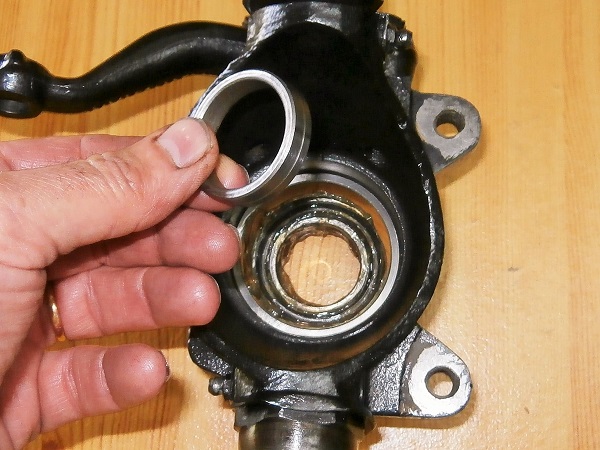

Positionner l'entretoise de joint interne (kit GHK1140).

Positionner entretoise
Positionner entretoise
Op 28

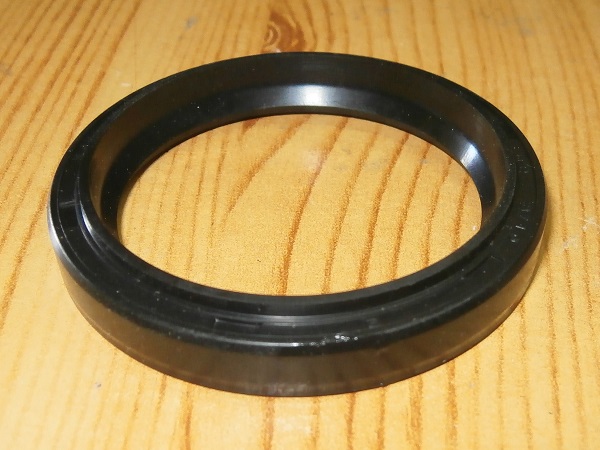

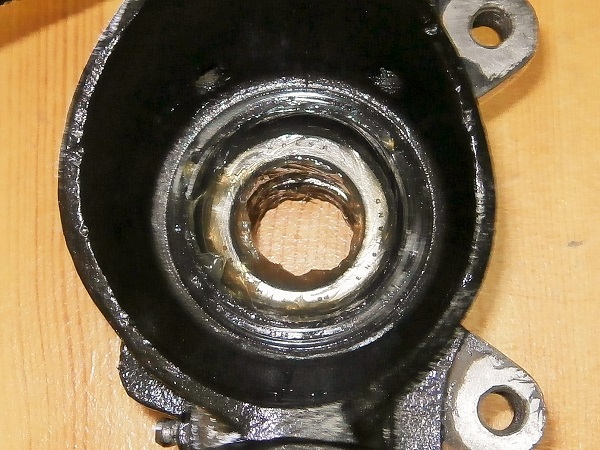

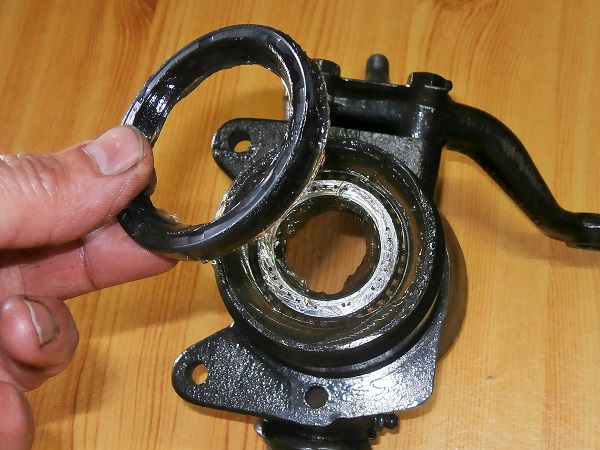

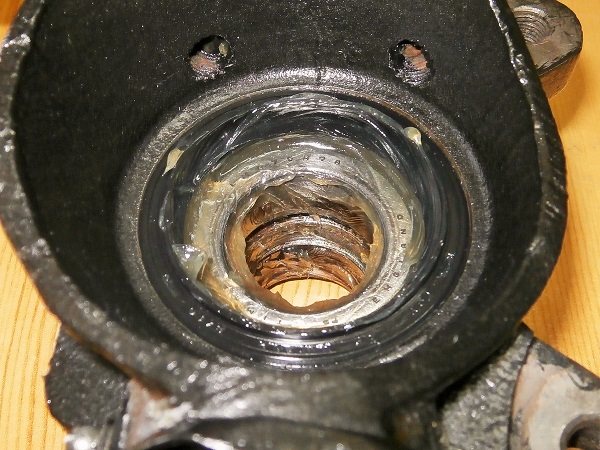

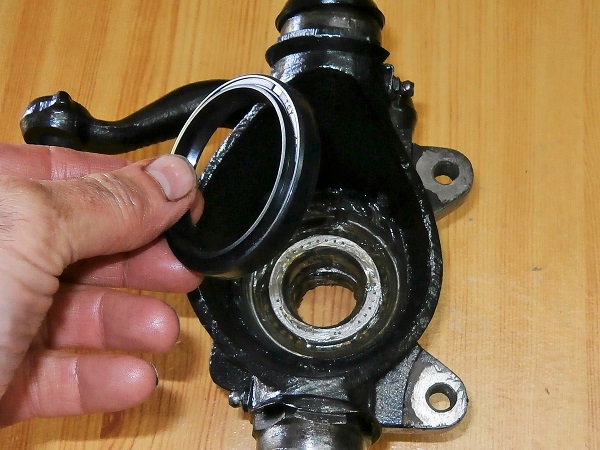

Positionner le joint interne (kit GHK1140).
Bourrer de graisse l'espace entre le roulement et le joint.

Une astuce pour identifier le joint interne : il porte une lèvre sur sa face extérieure.
Une astuce pour identifier le joint interne : il porte une lèvre sur sa face extérieure.
Le joint doit venir en appui sur l'entretoise.
Le joint doit venir en appui sur l'entretoise.

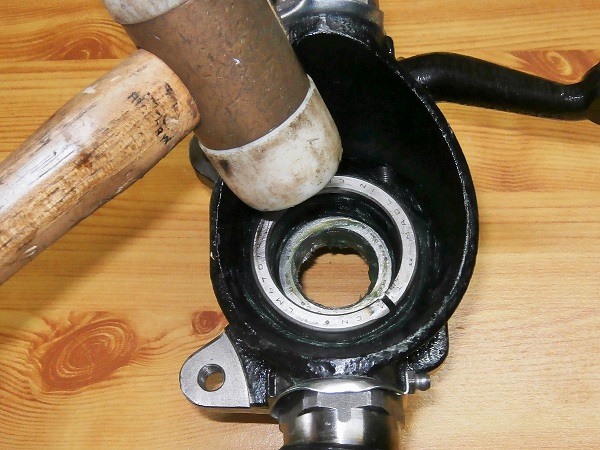

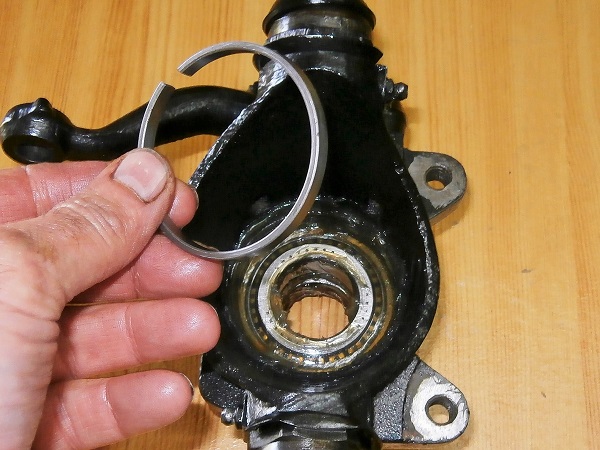

Vous pouvez utiliser à nouveau une bague fendue et le maillet pour enfoncer le joint.
Vous pouvez utiliser à nouveau une bague fendue et le maillet pour enfoncer le joint.
Positionner joint interne
Positionner joint interne
Positionner joint interne
Positionner joint interne
Positionner joint interne
Positionner joint interne
Remonter le porte-moyeu
Op 29

Positionner le déflecteur d'eau (kit GHK1140) sur l'arbre de roue.
Il doit être à 6 mm de l'épaulement. Utiliser un réglet.
Graisser la face d'étanchéité du déflecteur.

Positionner déflecteur d'eau
Positionner déflecteur d'eau
Positionner déflecteur d'eau
Op 30

Engager le porte-moyeu sur l'arbre de roue.
Engager la rotule inférieure dans le bras inférieur et la rotule supérieure dans le bras supérieur.
Positionner les rondelles fendues (GFK1127) et visser légèrement les écrous (GFK3214) des 2 rotules.

Engager porte-moyeu
Engager rotule inférieure
Engager rotule supérieure
Visser légèrement écrous rotules
Visser légèrement écrous rotules
Visser légèrement écrous rotules
Op 31

Visser les écrous des rotules inférieure et supérieure. Utiliser la douille de 18 mm.

Visser écrous rotules
Visser écrous rotules
Op 32

Serrer les écrous des rotules au couple de 52 mN. Utiliser la clé dynamométrique + la douille de 18 mm.

Serrer écrous rotules
Serrer écrous rotules
Op 33

Positionner le cache poussière.

Positionner cache poussière
Positionner cache poussière
Op 34

Engager la rotule dans le bras de direction et dans la patte de fixation du cache poussière.

Engager rotule dans bras direction
Visser légèrement l'écrou
Op 35

Visser l'écrou de rotule de direction (GFK3323). Utiliser la douille de 14 mm.
Serrer cet écrou au couple de 30 mN. Utiliser la clé dynamométrique.

Positionner écrou rotule direction Austin Mini
Visser écrou rotule direction
Serrer écrou rotule direction Mini Classic
Rotule de direction Austin Mini
Fin

Les roulements de roues sont neufs ! Parfait !
N'hésitez pas à écrire une remarque ou un commentaire en bas de page si vous le souhaitez.
